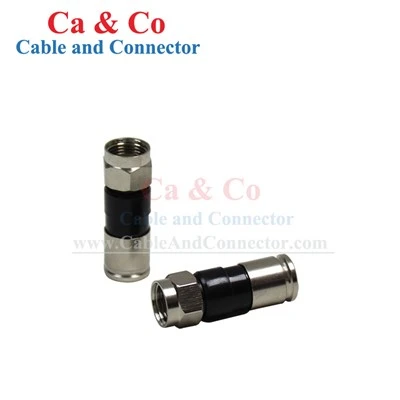

Az RG6 Tri Shield Compression Connector egy F-típusú kompressziós csatlakozó az RG6 tri-árnyékolású koaxiális kábel lezárására, valamint biztonságos mechanikai és elektromos kapcsolat létrehozására.
Specifikáció
|
Termék típusa |
RG6 Tri Shield kompressziós csatlakozó |
|
DAYTAI modell |
CC-FC-RG6-TSZJH |
|
Frekvencia tartomány |
DC ~ 1000 MHz |
|
Impedancia |
75 Ohm (névleges) |
|
Üzemi feszültség |
335V max |
|
Ellenáll a feszültségnek |
750 V Rms |
|
Központ kapcsolattartó |
10 mΩ-nál kisebb vagy azzal egyenlő |
|
Külső érintkező |
5 mΩ vagy annál kisebb |
|
Szigetelési ellenállás |
Nagyobb vagy egyenlő, mint 1000 MΩ |
|
Kábelhez alkalmas |
RG6 szabványos árnyékolású koaxiális kábel |
|
Építési módszer |
Alkalmas tömörítő eszközhöz (CC-TCOM-JSLS, CC-TCOM-SLHS, CC-TCOM-RZX) nem kötelező |
|
Anyag |
Nikkelezett sárgaréz vagy cinkötvözet |
|
Temp. Hatótávolság |
-35~+60 fok |
RG6 Tri{1}}árnyékolókábel kompatibilitás
Több-rétegű pajzsos elhelyezés:A csatlakozó szerkezet a középső vezetéket, a dielektrikumot, a több árnyékoló réteget és a külső köpenyt tartalmazza a kábelvégződés során.
Kábelméret-illesztés:A csatlakozó méretei a kábel szerkezetéhez igazodnak, hogy biztosítsák a megfelelő behelyezést és összenyomást.
Gyártás előtti kompatibilitási-ellenőrzés:Az ügyfelek kábelrajzokat, specifikációkat vagy mintákat nyújthatnak be a kompatibilitás értékeléséhez a tömeges gyártás előtt.
Stabil kompressziós lezárás
Szilárd kábelrögzítés:A kompressziós mechanizmus rögzíti az előkészített kábelt a csatlakozó belsejében, és segít megakadályozni a kábel elmozdulását a lezárás után.
Stabil csatlakozó-a-kábel érintkezőjéhez:A tömörítés a csatlakozóelemeket szilárdan a kábelszerkezethez illeszti, állandó érintkezést tartva fenn a lezárt csatlakozás során.
Ellenőrzött tömörítés:A csatlakozót az előkészített kábel köré tömörítik, hogy forrasztás nélkül egységes lezárást képezzenek.
A tömörítőeszközök kompatibilitása
Több eszköz opció:A kompatibilis eszközök közé tartozik a CC-TCOM-JSLS, CC-TCOM-SLHS és CC-TCOM-RZX.
Eszköz-Egyező megszüntetés:A megfelelő szerszámot a csatlakozó és a kábel konfigurációja szerint lehet kiválasztani a szükséges tömörítés eléréséhez.
Alkalmazások
CATV hálózatok -RG6 koaxiális kábelvég kábel TV elosztáshoz.
Szélessávú hálózatok -Koaxiális kapcsolatok szélessávú elosztó rendszerekben.
Műholdas TV -F- típusú lezárás a műholdas koaxiális kábelezéshez.
RF elosztás -Csatlakozás a koaxiális kábel és a kompatibilis RF berendezések között.
Lakossági és kereskedelmi kábelezés -Tereplezárás telepítési és karbantartási projektekhez.
OEM és testreszabás
|
Testreszabási tétel |
Elérhető opciók |
|
Kábel konfiguráció |
RG6 Tri-Pajzs; RG59 |
|
Csatlakozó anyaga |
Nikkel{0}}bevonatos sárgaréz; Cink ötvözet |
|
Tömítés |
O-gyűrűvel; O-gyűrű nélkül |
|
Kábel illesztés |
Egyedi kábelméretek, rajzok vagy minták |
|
Private Label |
Logó, modelljelölés, címke, vonalkód |
|
Csomagolás |
Csomag mennyisége, belső csomagolás, karton jelölés |
Minőségellenőrzés
Beérkező anyagok ellenőrzése:Gyártás előtt ellenőrizze a csatlakozótesteket, az érintkezőket, az O{0}}gyűrűket és a bevont alkatrészeket anyagállapot, méretek és látható hibák szempontjából.
Megmunkálás és méretellenőrzés:Ellenőrizze a kritikus csatlakozóméreteket és a kábelbemeneti területeket{0}}, hogy egyenletes illeszkedést és lezárást biztosítson a gyártási tételek között.
Összeszerelési ellenőrzés:Az összeszerelés során ellenőrizze az érintkező alkatrészeket, a belső alkatrészeket és az O{0}}gyűrű elhelyezését a csatlakozó szükséges konfigurációjának megfelelően.
Végső elektromos és szemrevételezés:Szállítás előtt ellenőrizze a kész csatlakozókat a vonatkozó elektromos követelményekre, megjelenésre, méretekre, termékkonfigurációra és csomagolásra vonatkozóan.
Tömeges szállítás és csomagolás
Rendelési minták:A tömeges vásárlás előtt mintákat szállíthatunk a gyártás előtti-értékeléshez.
Csoportos gyártás:A megrendelések a jóváhagyott csatlakozókonfiguráció és a jóváhagyott specifikációk szerint készülnek.
Csomagolási lehetőségek:Az ömlesztett mennyiség, a zsák/karton mennyiség, a címkék, a vonalkódok és a karton jelölések a rendelési követelményeknek megfelelően elrendezhetők.
Ismételt ellátás:A jóváhagyott termékleírások és csomagolási követelmények referenciaként tarthatók fenn az ismételt rendeléseknél.
GYIK
K: Mit kell ellenőrizniük a vásárlóknak, amikor RG6 kompressziós csatlakozót választanak?
V: A kulcsfontosságú tényezők közé tartozik a kábel felépítése, a kábel méretei, a csatlakozó interfész, a tömörítési módszer és a telepítési eszközök. A csatlakozót a tényleges kábelhez kell igazítani.
K: Mi a különbség az RG6 Tri-Shield és a szabványos-árnyékolású kábel között?
V: A három-árnyékolókábel a szabványos-árnyékoláshoz képest további árnyékolási rétegeket használ. Ezért a csatlakozó kiválasztásakor figyelembe kell venni a tényleges kábelszerkezetet és -méreteket.
K: Hogyan hasonlíthatjuk össze a különböző szállítók RG6 kompressziós csatlakozóit?
V: Hasonlítsa össze a kábelkompatibilitást, a csatlakozó felépítését, a tömörítési módszert, az anyagokat, az elektromos követelményeket, az ellenőrzési eljárásokat és a gyártási konzisztenciát, ne csak a megjelenést.
K: Adhat-e ellenőrzési vagy vizsgálati dokumentációt a megrendeléshez?
V: Az egyeztetett termékkövetelményeknek és a rendelési specifikációknak megfelelően az ellenőrzési vagy vizsgálati dokumentáció rendelkezésre áll.
K: Egy beszerzési programban különböző csatlakozókonfigurációk is szerepelhetnek?
V: Különböző konfigurációk szállíthatók ugyanazon a beszerzési programon belül, a szükséges mennyiségek és gyártási feltételek függvényében.
K: Fenntartható-e a jóváhagyott specifikáció az ismételt rendeléseknél?
V: Igen. A jóváhagyott termékleírások és gyártási követelmények referenciaként megmaradhatnak a későbbi rendeléseknél.
K: Támogathatja a terjesztői és saját{0}}márkás termékcsaládokat?
V: Igen. A termék azonosítása és csomagolása megoldható a forgalmazói és a magáncímkés{1}}programokhoz a megerősített rendelési követelményeknek megfelelően.
K: Mi a vásárlási folyamat egy egyedi csatlakozóprojekthez?
V: A folyamat jellemzően magában foglalja a követelmények megerősítését, a kábelek és csatlakozók értékelését, a minta jóváhagyását, a specifikáció megerősítését, a tömeges gyártást, az ellenőrzést és a szállítást.
