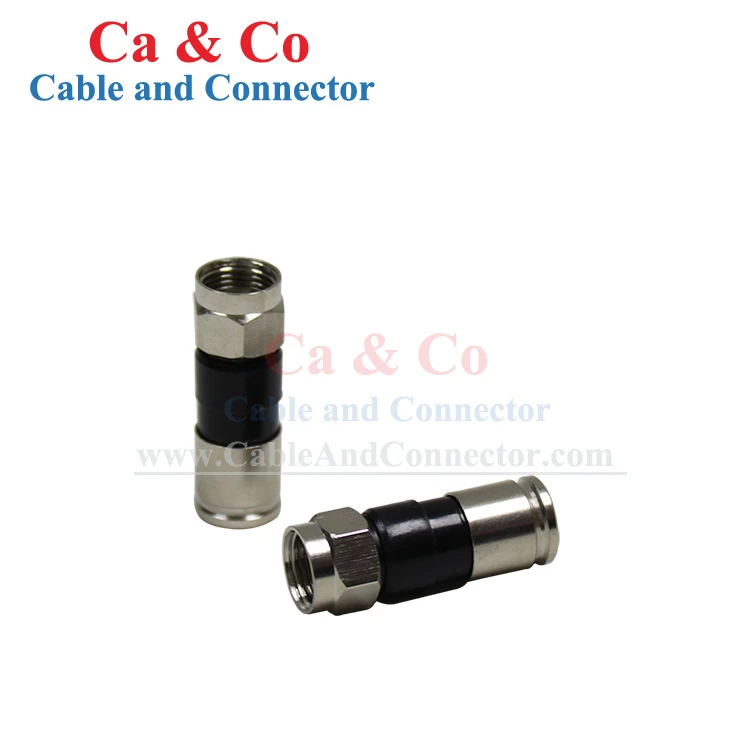

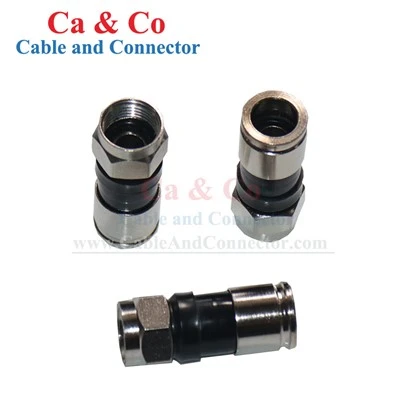

A DTYHXL RG6 Compression Connector egy F- típusú kompressziós csatlakozó az RG6 szabványos-árnyékolt koaxiális kábel lezárásához CATV-ben, szélessávú, műholdas TV-ben és más 75-ohmos koaxiális rendszerekben. RG59 kompatibilitás, nikkelezett sárgaréz{8}} vagy cinkötvözet konstrukció, valamint - vagy anélkül,{10}}O-gyűrűs konfigurációk állnak rendelkezésre a különböző kábel- és telepítési követelményekhez.
Specifikáció
|
Termék típusa |
CCYHXL RG6 kompressziós csatlakozó |
|
DAYTAI modell |
CC-FC-RG6-DTYHXL |
|
Frekvencia tartomány |
DC ~ 1000 MHz |
|
Impedancia |
75 Ohm (névleges) |
|
Üzemi feszültség |
335V max |
|
Ellenáll a feszültségnek |
750 V Rms |
|
Központ kapcsolattartó |
10 mΩ-nál kisebb vagy azzal egyenlő |
|
Külső érintkező |
5 mΩ vagy annál kisebb |
|
Szigetelési ellenállás |
Nagyobb vagy egyenlő, mint 1000 MΩ |
|
Kábelhez alkalmas |
RG6 koaxiális kábel |
|
Építési módszer |
Alkalmas tömörítő eszközhöz (CC-TCOM-JSLS, CC-TCOM-SLHS, CC-TCOM-RZX) nem kötelező |
|
Anyag |
Nikkelezett sárgaréz vagy cinkötvözet |
|
Temp. Hatótávolság |
-35~+60 fok |
RG6 kábel kompatibilitás
Normál-Shield RG6:RG6 szabványos-árnyékolt koaxiális kábelhez tervezve, a csatlakozó szerkezete a kábel középső vezetőjéhez, dielektrikumához, árnyékolásához és köpenyéhez igazodik.
RG59 opció:RG59-kompatibilis konfiguráció áll rendelkezésre az RG59 kábelt használó alkalmazásokhoz.
Kábelellenőrzés tömeges rendelésekhez:Mennyiségi rendelés esetén kábelspecifikáció vagy minta adható meg a csatlakozó kompatibilitás ellenőrzéséhez a gyártás előtt.
Tömörítés megszüntetése
Kábel behelyezés:Az előkészített koaxiális kábelt addig kell behelyezni, amíg a középső vezeték el nem éri a középső érintkezőt, és az árnyékolás a külső érintkezőhöz nem kerül.
Kompressziós rögzítés:A csatlakozó az előkészített kábel köré van szorítva, hogy rögzítse a kábelköpenyt és megtartsa a véghelyzetet.
Eszköz-Ellenőrzött megszüntetés:A kompatibilis tömörítőszerszámok szabályozott tömörítést biztosítanak az ismételhető kábelvégződés érdekében a helyszíni telepítés és a térfogati összeszerelés során.
75-Ohm F-típusú kapcsolat
Az F- típusú interfész fenntartja a 75 ohmos koaxiális rendszerekhez szükséges középső jelút és külső árnyékolási útvonalat.
Központ kapcsolattartója:A középső vezeték a középső érintkezőben van rögzítve a jelkapcsolat létrehozásához.
Külső érintkező:A külső érintkező érintkezik a kábel árnyékoló rétegével, hogy fenntartsa az árnyékolást a csatlakozón keresztül.
Szélessávú frekvenciahasználat:A csatlakozó alkalmas CATV, szélessávú, műholdas és RF elosztó alkalmazásokhoz a megadott működési frekvencián belül.
Érintkezési és szigetelési teljesítmény
Alacsony érintkezési ellenállás:A középső és a külső érintkezési ellenállást a gyártás során ellenőrzik, hogy a lezárás után is stabil elektromos kapcsolat maradjon fenn.
Középen-a-pajzs szigetelése:A szigetelő szerkezet elválasztja a központi érintkezőt a külső vezető testtől, hogy megakadályozza a nem szándékos elektromos érintkezést a jel és az árnyékolás útja között.
Elektromos ellenőrzés:A kész gyártási tételek érintési ellenállását, szigetelési ellenállását és feszültségállóságát a vonatkozó ellenőrzési követelményeknek megfelelően ellenőrzik.
Csatlakozó építése
Nikkel{0}}bevonatos sárgaréz
A nikkelezett{0}}sárgaréz olyan projektekhez érhető el, amelyekhez bevonatos felületű sárgaréz csatlakozótestre van szükség.
Cink ötvözet
A cinkötvözet alternatív testanyagként áll rendelkezésre a különböző termék- és beszerzési specifikációkhoz.
Anyag kiválasztása
Az anyagot a gyártás előtt a jóváhagyott termékkonfiguráció szerint határozzák meg.
Minőségellenőrzés és ellenőrzés
Beérkező anyagok ellenőrzése:A sárgaréz, a cinkötvözet, a bevonatos alkatrészek, a szigetelő alkatrészek és az O{0}}gyűrűk ellenőrzése összeszerelés előtt megtörténik.
Méretek és interfész ellenőrzése:A teljes méreteket, az F-típusú interfész méreteit, az érintkező pozícióját és a tömörítési-szelvény méreteit a gyártás során ellenőrzik.
Borítás és megjelenés ellenőrzése:A bevonat állapotát, a csatlakozótestet, a meneteket, az érintkező alkatrészeket, a karcolásokat és a deformációkat a végső összeszerelés előtt ellenőrizzük.
Elektromos ellenőrzés:A központi érintkezőt, a külső érintkezőt, a szigetelési ellenállást és az ellenállási feszültséget a vonatkozó ellenőrzési követelményeknek megfelelően ellenőrizzük.
Tömörítés ellenőrzése:A mintacsatlakozók a megadott kábellel és tömörítőszerszámmal vannak lezárva, hogy ellenőrizzék a kábel behelyezését, a tömörítés állapotát, az árnyékolás érintkezését és a kábelrögzítést.
Végső ellenőrzés:A termék modelljét, konfigurációját, mennyiségét, csomagolását és címkéit kiszállítás előtt a rendelési specifikáció alapján ellenőrzik.
Ismétlés-Rendelésvezérlés:A jóváhagyott minták vagy gyártási specifikációk referenciaként használhatók az ismételt rendelésekhez, hogy a tételek között konzisztens termékkonfiguráció maradjon fenn.
Tömeges megrendelésekhez elérhető konfigurációk
|
Konfiguráció |
Elérhető opció |
|
Kábel típusa |
RG6 Standard Shield / RG59 |
|
Test Anyaga |
Nikkel{0}}Pontozott sárgaréz/cinkötvözet |
|
Tömítés |
O-gyűrűvel / O-gyűrű nélkül |
|
Tömörítő eszköz |
CC-TCOM-JSLS / CC-TCOM-SLHS / CC-TCOM-RZX |
|
Csatlakozó típusa |
F-Típustömörítés |
Alkalmazások
CATV forgalmazás
RG6 koaxiális kábel lezárására a CATV elosztópontokon és előfizetői csatlakozásokon.
Szélessávú hálózatok
Szélessávú hozzáférési és elosztó berendezésekben használt koaxiális csatlakozásokhoz.
Műholdas TV
F- típusú csatlakozásokhoz koaxiális kábel, műholdvevők és jelelosztó berendezések között.
Lakossági koaxiális rendszerek
RG6 csatlakozásokhoz TV-ben, szélessávú modemben és lakossági koaxiális telepítésekben.
RF és videó terjesztés
75 ohmos koaxiális csatlakozásokhoz RF és videojelelosztó rendszerekben.
Csomagolás és Szállítás
Tömeges csomagolás
A csatlakozókat ömlesztett zsákokban vagy belső dobozokban szállítjuk a rendelési mennyiségnek és a csomagolási követelményeknek megfelelően.
Karton azonosítás
Az export kartondobozokon fel lehet tüntetni a termék modelljét, konfigurációját, mennyiségét és a vevő által megadott{0}}adatokat.
OEM csomagolás
A táska mennyisége, a belső{0}}doboz mennyisége, a címkézés és a karton jelölések megadhatók a forgalmazói és az OEM rendeléseknél.
Szállítás előtti-ellenőrzés
A termék konfigurációját, mennyiségét, csomagolását és címkézését a megrendelés alapján ellenőrzik a szállítás előtt.
GYIK
K: Honnan tudhatom, hogy ez az RG6 kompressziós csatlakozó illeszkedik-e a kábelemhez?
V: Ellenőrizze a kábel típusát, az árnyékolás felépítését, a köpeny átmérőjét és a kábel előkészítési követelményeit. Tömeges rendeléseknél a kábel specifikáció vagy minta megadása lehetővé teszi a kompatibilitás ellenőrzését a gyártás előtt.
K: Mit kell megadnom, ha árajánlatot kérek az RG6 csatlakozóra?
V: Adja meg a kábel típusát, a szükséges mennyiséget, a csatlakozó konfigurációját, az O-gyűrűre vonatkozó követelményeket, az anyagpreferenciát, a csomagolási követelményeket és a célpiacot.
K: Meg tudja illeszteni a csatlakozót a meglévő kábelspecifikációnkhoz?
V: Igen. A kábelek specifikációi vagy mintái a tömeggyártás előtt áttekinthetők a megfelelő csatlakozókonfiguráció megerősítéséhez.
K: Használható a csatlakozó meglévő tömörítőszerszámmal?
V: Az eszközök kompatibilitását inkább a csatlakozó konfigurációjával kell megerősíteni, nem pedig a csatlakozó megjelenésével. Adja meg a meglévő szerszámmodellt, hogy a kompatibilitás ellenőrizhető legyen rendelés előtt.
K: Mi a különbség a kompressziós csatlakozó és a szabványos F csatlakozó között?
V: A kompressziós csatlakozó egy speciális tömörítési művelettel van a koaxiális kábelhez rögzítve, ahelyett, hogy csak a menetes interfészre hagyatkozna. Ez egy meghatározott mechanikus lezárási folyamatot biztosít a kábelszereléshez.
K: Használhatom ezt a csatlakozót ismételt helyszíni telepítésekhez?
V: Igen. A kompressziós lezárási módszer alkalmas ismételt kábelszerelésre, ha a csatlakozó, a kábel előkészítése és a tömörítő szerszám megfelelően illeszkedik.
K: Megtarthatja ugyanazt a csatlakozó specifikációt az ismételt rendeléseknél?
V: Igen. Egy jóváhagyott minta vagy gyártási specifikáció referenciaként megőrizhető az ismételt rendeléseknél ugyanazon termékkonfiguráció fenntartása érdekében.
K: Tud-e mintákat adni a kábelkompatibilitás teszteléséhez?
V: Igen. A minták a szükséges csatlakozókonfigurációnak megfelelően szállíthatók, így az ügyfelek a tömeges vásárlás előtt tesztelhetik a csatlakozót a tényleges kábellel és a telepítési folyamattal.
K: Milyen információkat kell megerősíteni a tömeggyártás előtt?
V: A legfontosabb elemek a kábel típusa és felépítése, a csatlakozó konfigurációja, az anyag, az O-gyűrű opció, a tömörítő eszköz, a csomagolás, a címkézés és a jóváhagyott minta vagy specifikáció.
