Bevezetés
Modern hiper{0}}kapcsolt világunkban a nagy-sebességű adatátvitelt és a kristálytiszta-kommunikációs hálózatokat gyakran teljesen magától értetődőnek tekintik a fogyasztók és a vállalkozások egyaránt. Minden nagy-felbontású televíziós adás, lakossági szélessávú internetkapcsolat, mobil bázisállomás és professzionális vezeték nélküli rádiórendszer mögött egy kifinomult fizikai infrastruktúra húzódik meg, amely lehetővé teszi a zökkenőmentes kommunikációt. Ennek a globális infrastruktúrának a legtartósabb, legmegbízhatóbb és legkritikusabb elemei közé tartozik a koaxiális kábel. Ez a speciális típusú elektromos átviteli vonal sok évtizeden át szolgált a rádiófrekvenciás (RF) jelek biztonságos, hatékony és megbízható átvitelének alapjaként egyik elektronikus berendezésről a másikra.
Annak ellenére, hogy a száloptika és a vezeték nélküli kommunikáció számos ágazatban gyorsan és széles körben elterjed, a koaxiális kábel továbbra is nélkülözhetetlen marad a fogyasztói elektronikai, ipari gyártási, űrhajózási és távközlési alkalmazások rendkívül széles spektrumában. Egyedülálló, koncentrikus geometriai kialakítása lehetővé teszi, hogy sikeresen tartalmazza az elektromágneses mezőket, megvédje a belső adatátvitelt az erős külső zajoktól, és jelentős működési távolságokon is megőrizze a robusztus jelintegritást. Ez az átfogó útmutató a koaxiális kábelek alapkoncepcióit tárja fel, boncolgatja bonyolult belső anatómiájukat, megvizsgálja az RF jelátvitel alapvető fizikáját, értékeli a különböző impedanciaszabványokat és kábelváltozatokat, valamint áttekinti elsődleges működési előnyeiket és korlátaikat a kortárs elektrotechnikában.
1. A koaxiális kábel anatómiája és magfelépítése
Ahhoz, hogy valóban megértsük, hogyan éri el a koaxiális kábel nagy -teljesítményű átviteli képességeit, alaposan meg kell vizsgálni a különálló fizikai felépítését és anyagösszetételét. A "koaxiális" szakkifejezés abból a szerkezeti tényből ered, hogy minden belső koncentrikus rétegnek egyetlen, közös geometriai tengelye van. Ez a precíz koncentrikus beállítás teljesen szándékos, aprólékosan megtervezett a környező elektromágneses mezők szabályozására és a külső zavarok teljes elnyomására. A szabványos koaxiális kábel négy elsődleges koncentrikus rétegből áll, amelyek mindegyike meghatározott mechanikai vagy elektromos funkciót lát el a teljes átviteli vonalon belül.
A középpontban található a magvezető, amelyet általában középvezetőnek neveznek. Ezt a kritikus elemet jellemzően nagy-tisztaságú tömör rézből, a nagyobb szakítószilárdság érdekében réz-borítású acélból vagy ezüstözött-rézből gyártják, és elsődleges feladata a fő elektromos RF jel továbbítása. Ezt a belső vezetőt veszi körül a dielektromos szigetelő, egy nem -vezető réteg, amely általában szilárd vagy habosított polietilénből vagy politetrafluor-etilénből (PTFE) készül. A dielektromos szigetelő precíz, megingathatatlan fizikai távolságot tart fenn a középső mag és a külső rétegek között, ami döntő fontosságú a kábel elektromos impedanciájának és jelterjedési sebességének megszabásához.
A dielektromos szigetelőt a fém pajzs borítja, amely abszolút létfontosságú gátként szolgál a környezeti zaj és jelszivárgás ellen. Ez a pajzs jellemzően alumíniumfólia és ónozott vagy csupasz rézszálak szorosan szövött hálójának kombinációjából készül. Az árnyékolás másodlagos vezetőként működik, kiegészítve az elektromos áramkört, miközben megfogja az elektromágneses hullámot a kábel belsejében, és blokkolja a külső elektromágneses interferenciát (EMI) és a rádiófrekvenciás interferenciát (RFI). Végül az egész szerelvényt egy külső védőköpeny tartalmazza, amely tartós polimerekből, például PVC-ből, polietilénből vagy poliuretánból készült. Ez a külső héj megvédi a belső rétegeket a fizikai kopástól, a nedvesség behatolásától, az ultraibolya napsugárzástól és a szélsőséges vegyi expozíciótól zord kültéri környezetben.
2. Az RF jelátvitel fizikája
A rádiófrekvenciás átvitel nagy-frekvenciás váltakozó áramokat foglal magában, amelyek gyorsan oszcillálnak, és olyan elektromágneses mezőket hoznak létre, amelyek könnyen kisugározhatnak, vagy szórt zajokat vesznek fel, ha nem megfelelően kezelik. A szabványos nyitott vezetékek vagy párhuzamos vezetőpárok nem alkalmasak a nagy-frekvenciás átvitelre, mert nem szándékos antennaként működnek, értékes jelenergiát szivárogtatnak ki, és a környezeti környezeti interferencia miatt erősen leépülnek. A koaxiális kábel nagyszerűen megoldja ezt a problémát a teljes elektromágneses elzárás fizikai alkalmazásával.
Amikor egy RF jel belép a koaxiális kábel magvezetőjébe, elektromágneses mezőt hoz létre, amely a vezeték hosszában halad. Mivel a külső fémárnyékolás egyenletes távolságban teljesen körülveszi a középső vezetőt, a jelhez kapcsolódó elektromos és mágneses mezők teljes mértékben a belső mag és a külső árnyékolás között elhelyezkedő dielektromos szigetelőn belüli térre korlátozódnak. Ezenkívül az elektromos vezetékekből, rádióadókból vagy ipari gépekből származó bármely külső elektromágneses zaj eléri a külső fonott árnyékolást, és biztonságosan földelődik vagy visszaverődik, megakadályozva, hogy behatoljon a magba, és megsérüljön az adatfolyam.
A koaxiális kábelen keresztüli rádiófrekvenciás átvitel másik kritikus fogalma a karakterisztikus impedancia, amelyet ohmban (Ohm) mérnek. Az impedancia azt a teljes ellenállást jelenti, amelyet az átviteli vezeték a váltakozó árammal szemben mutat. A konzisztens, ellenőrzött impedancia -leggyakrabban 50 ohm vagy 75 ohmra szabványosított tartása a kábel és a csatlakoztatott hardver teljes hosszában-létfontosságú a rendszer teljesítményéhez. Ha impedancia eltérés lép fel, az utazó RF energia egy része visszaverődik a forrás felé, ahelyett, hogy elérné a célterhelést. Ez a visszaverődés állóhullámokat hoz létre, rontja a jel minőségét, csökkenti az energiahatékonyságot, és nagy-teljesítményű rádiós környezetben túlzott hőt termelhet, ami tartósan károsítja az adó érzékeny hardverét.
3. Osztályozások, impedancia szabványok és kábelváltozatok
A koaxiális kábelek nem egy-méretű-áru-mindenre; a működési frekvencia, a fizikai méret, a teljesítmény-kezelési kapacitás és az impedancia-besorolások alapján külön osztályokba vannak tervezve. Egy technikus, rendszertervező vagy rádiófrekvenciás mérnök számára a megfelelő kábelváltozat kiválasztása elengedhetetlen a rendszer optimális teljesítményének biztosításához és a katasztrofális jelvisszaverődések elkerüléséhez.
A globális iparágban uralkodó két elsődleges impedancia szabvány az 50 Ohm és a 75 Ohm:
50 ohmos koaxiális kábelek:Ezeket elsősorban adatátvitelre, vezeték nélküli kommunikációra, kétirányú rádiórendszerekre, GPS-berendezésekre és kereskedelmi jelerősítőkre tervezték. Az 50 ohmos impedancia ideális egyensúlyt biztosít az alacsony jelcsillapítás és a nagy teljesítményű -kezelési képesség között, így ez a rádiófrekvenciás adók és antennák univerzális szabványa. A népszerű példák közé tartozik a hagyományos RG{6}}58, valamint a modern, alacsony veszteségű változatok, például az LMR sorozat (például az LMR-240 és az LMR-400).
75 ohmos koaxiális kábelek:Ezek videóelosztásra, kábeltelevízióra (CATV), műholdas televíziós csatornákra és szélessávú internetszolgáltatásra optimalizáltak. Mivel a video- és sugárzott jelek a minimális jelveszteséget részesítik előnyben a hosszú passzív futásokkal szemben, nem pedig a nagy{1}}teljesítményű kezelést, a 75 ohmos geometria (például RG-6 és RG-59 kábelek) megakadályozza a kép romlását, és tiszta csatornaintegritást biztosít a lakossági és kereskedelmi hálózatokon.
Az impedancia-különbségek mellett a koaxiális kábelek nagymértékben különböznek a fizikai kalibertől. A vastagabb kábelek nagyobb magvezetőkkel és vastagabb dielektromos szigetelőkkel rendelkeznek, amelyek drasztikusan csökkentik a jelgyengülést (távolságon belüli jelveszteséget) hosszú kábelfutás esetén, bár feláldozzák a fizikai rugalmasságot. Ezzel szemben a vékonyabb kábelek nagyon rugalmasak, és könnyen vezethetők szűk helyeken vagy a jármű belsejében, de nagyobb csillapítási arányt szenvednek hosszabb fesztávon.
4. Előnyök és működési korlátok
Míg a koaxiális kábeltechnológia közel egy évszázados folyamatos fejlesztés alatt érett ki, a szerkezeti és működési előnyök egyedülálló keverékének köszönhetően továbbra is domináns pozíciót tölt be számos kommunikációs ágazatban. A rendszertervezőknek azonban figyelembe kell venniük a benne rejlő fizikai korlátokat is, amikor nagyszabású-telepítéseket terveznek.
A koaxiális kábel használatának fő előnyei a következők:
Kiváló elektromágneses árnyékolás:A mellékelt koncentrikus kialakítás kivételes védelmet nyújt a külső elektromágneses és rádiófrekvenciás interferencia ellen, tiszta adatátvitelt biztosítva még zajos ipari környezetben is.
Nagy sávszélesség és frekvencia támogatás:A modern koaxiális konfigurációk hatékonyan képesek nagy{0}}frekvenciás jeleket továbbítani a gigahertzes tartományba, kényelmesen kezelve a több-csatornás videót és a nagy{2}}sebességű adatokat.
Tartósság és mechanikai robusztusság:A kemény polimer külső köpenyekkel és erős fémfonatokkal védett koaxiális kábelek rendkívül jól ellenállnak a zord kültéri időjárásnak, a közvetlen temetésnek és a fizikai igénybevételnek.
Költség{0}}hatékonyság:A speciális hullámvezetőkkel vagy az aktív száloptikai infrastruktúrával szemben a koaxiális kábelezés megfizethető, rendkívül megbízható megoldást kínál a helyi rádiófrekvenciás és videoelosztáshoz.
Ezen erősségek ellenére a koaxiális kábeleknek jelentős korlátai vannak:
Távolságon túli jelcsillapítás:Ahogy a nagy{0}}frekvenciás jelek áthaladnak a magvezetőn és a dielektromos közegen, fokozatosan energiaveszteséget tapasztalnak. A jelveszteség exponenciálisan növekszik magasabb frekvenciák és hosszabb kábelhossz esetén, ami gyakran jelerősítőket vagy jelismétlőket tesz szükségessé.
Fizikai tömeg és merevség:A nagy -teljesítményű koaxiális kábelek vastagok, merevek és nehezek lehetnek, ami kihívást jelent a szűk épületvezetékeken vagy szűk berendezésházon keresztül történő bonyolult elvezetés.
Sebezhetőség a nedvesség által okozott károkkal szemben:Ha a külső védőköpeny elszakad vagy kilyukad, a nedvesség a kapillárisok hatására beszivároghat a fonott pajzsba, ami belső korrózióhoz, impedanciaváltozásokhoz és a kábel esetleges meghibásodásához vezethet.
5. Modern alkalmazások és karbantartás legjobb gyakorlatai
Napjainkban a koaxiális kábel-architektúra alkalmazásai rendkívül sokféle technológiai szektort ölelnek fel. A távközlésben továbbra is ezek maradnak az utolsó -mérföld szélessávú szolgáltatás elsődleges médiumai, amelyek közvetlenül a lakossági kábelmodemekhez kötik a környékbeli elosztó csomópontokat. A műsorszórási iparban robusztus koaxiális vezetékek kötik össze a televízióstúdió fővezérlőit a nagy-teljesítményű adótornyokkal. Ezenkívül a közbiztonsági ügynökségek, a tengeri üzemeltetők és a légiközlekedési kommunikációs rendszerek teljes mértékben a robusztus koaxiális kapcsolatoktól függenek, amelyek az adó-vevőket a járműre szerelt vagy bázisállomás antennáihoz kötik.

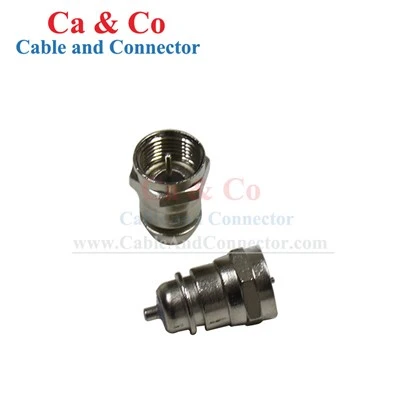

A koaxiális kábelhálózat csúcsteljesítményű működésének garantálása érdekében a megfelelő telepítési és karbantartási protokollok kritikusak. A szerelőknek szigorúan be kell tartaniuk a gyártó által megadott minimális hajlítási sugarat a telepítés során; a kábel becsípése vagy éles meghajlítása deformálja a belső dielektromos szigetelőt, megváltoztatja a karakterisztikus impedanciát és nem kívánt jelvisszaverődést okoz. Ezenkívül az árnyékolás folytonosságának megőrzése érdekében kötelező kiválasztani a megfelelő csatlakozókat-, például menetes F- típusú csatlakozókat a televíziórendszerekhez, vagy csavarozni- az SMA és BNC csatlakozókat az RF tesztműszerekhez és rádióberendezésekhez. Végül pedig a professzionális tesztberendezések, például az állóhullámarány (SWR) mérő vagy az idő{7}}domain reflektométer (TDR)-felszerelése biztosítja, hogy a teljes átviteli vonal megfelelően illeszkedik, és megszünteti a potenciális teljesítményhibákat, mielőtt azok veszélyeztetnék a hálózatot.
Következtetés
A koaxiális kábel az elektrotechnika diadala, áthidalja a szakadékot a nyers elektronikus adatgenerálás és a vezeték nélküli terjesztés között. A koncentrikus geometria, a dielektromos elválasztás és a fémes árnyékolás kényes egyensúlyának elsajátításával ez a technológia évtizedeket töltött el azzal, hogy megbízható, alacsony-veszteségű rádiófrekvenciás jelátvitelt biztosít az iparágak hihetetlen skáláján.
A koaxiális kábel alapelveinek megértése{0}} a réteges belső anatómiától és az impedanciaillesztés fizikájától az 50 ohmos és 75 ohmos változatok közötti gyakorlati különbségekig- lehetővé teszi a mérnökök, technikusok és a technológia iránt érdeklődők számára, hogy robusztus kommunikációs rendszereket tervezzenek. Ahogy a kommunikációs frekvenciák emelkednek, és az adatigények folyamatosan fejlődnek, a jó minőségű koaxiális infrastruktúra átgondolt kiválasztása, telepítése és karbantartása{5}}biztosítja, hogy globális hálózataink tiszta, stabilak és mélyen összekapcsoltak maradjanak az elkövetkező években.
