Réz Mc Feeder kábel

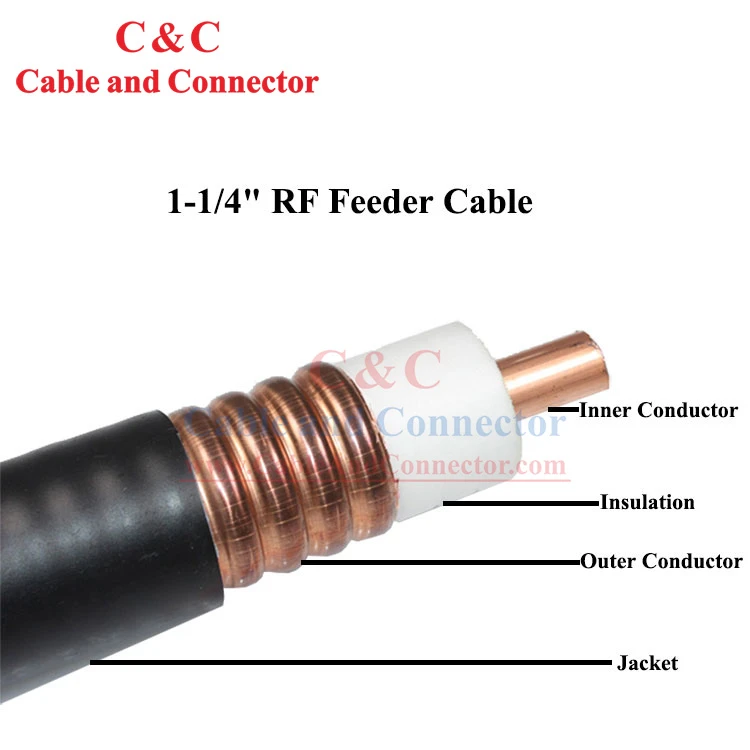

A Copper MC Feeder Cable rádiófrekvenciás jelek továbbítására szolgál antennák, adók, vevők és RF elosztó berendezések között. Koaxiális konstrukciója egy rézcső belső vezetőt, habosított PE dielektrikumot, gyűrű alakú hullámos réz külső vezetőt és egy LLDPE vagy tűzkésleltető PE-köpenyt- kombinál, hogy szabályozott impedanciát, stabil RF átvitelt és mechanikai védelmet biztosítson.





Belső vezető DC ellenállása (Ω/km)	0.78
Külső vezető DC ellenállása (Ω/km)	0.66
Jellegzetes impedancia (Ω)	50±1.5
Kapacitás (p F/m)	76
Sebesség (%)	88
Dielektromos szilárdság (KV)	10.0
Szigetelési ellenállás (MΩ/km)	＞1×104
Névleges csúcsteljesítmény (KV)	205
Csúcsfeszültség (V)	4300
Vágási{0}}frekvencia (GHz)	3.7
Csillapítás és átlagos teljesítmény (a maximális csillapítási érték a névleges csillapítási érték 105%-a)



Frekvencia (MHz)	Csillapítás (@20 fok, d B/100m)	Átlagos teljesítmény (kv)
200	1.20	8.12
450	1.87	5.22
800	2.59	3.78
900	2.77	3.69
1000	2.94	3.32
1500	3.73	2.62
1800	4.16	2.35
2000	4.43	2.21
2200	4.76	2.21
2500	5.08	1.92
3000	5.68	1.72





800MHz ~ 1000MHz	1.10
1700MHz ~ 2500MHz	1.15
2500MHz ~ 3000MHz	1.20





Standard kábel HCTAY-50-32 Tűzgátló kábel HCTAYZ-50-32
Építés
Belső vezető	Anyag	Rézcső
	Átmérő (mm)	13.1±0.1
Szigetelés	Anyag	Habosított PE
	Átmérő (mm)	32.5±0.25
Külső vezető	Anyag	Gyűrűs hullámos rézcső
	Átmérő (mm)	35.7±0.3
Kabát	Anyag	LLDPE vagy tűzkés{0}}PE
	Min. vastagság (mm)	＞1.2
	Átmérő (mm)	38.8±0.30



Hajlítási sugár (mm)	Egyetlen kanyar	200
	Ismételt kanyar	380
Szakítószilárdság (N)		2500
Kábel súlya (kg/km)		880
Ajánlott hőmérséklet ( fok )	Tárolás	-70~+85
	Telepítés	-40~+60
	Üzemeltetési	-55~+85





Stabil 50Ω impedancia
A koaxiális szerkezet szabályozott 50 Ω-os átviteli útvonalat tart fenn, míg a habosított PE dielektrikum egyenletesen tartja a vezetékek távolságát a stabil impedancia érdekében.

Alacsony jelcsillapítás
A rézvezetők és a habosított PE dielektrikum úgy lett kialakítva, hogy minimálisra csökkentsék az RF átviteli veszteséget a megadott frekvenciatartományban, segítve a jelerősség fenntartását az adagoló hosszában.

Alacsony VSWR
Az egységes koaxiális konstrukció csökkenti a jelvisszaverődést és támogatja a hatékony RF teljesítményátvitelt a csatlakoztatott berendezések között.





Rézcső belső vezető
A rézcső vezetőképes RF átviteli útvonalat biztosít szabályozott méretekkel az állandó elektromos teljesítmény érdekében.

Habosított PE dielektrikum
A habosított PE réteg megtartja a vezetékek közötti távolságot, miközben hozzájárul a kábel impedanciájához és átviteli jellemzőihez.

Gyűrűs hullámos réz külső vezető
A hullámosított rézcső folyamatos árnyékolást biztosít, miközben lehetővé teszi a kábel meggörbülését a telepítés során anélkül, hogy a koaxiális szerkezetet veszélyeztetné.

LLDPE vagy Fire{0}}PE-kabát
A külső köpeny megvédi a kábelt a kezeléstől és a telepítéstől. Az LLDPE szabványos konstrukcióhoz tartozik, míg a tűzálló -PE rendelkezésre áll, ahol további tűzállósági követelmények vonatkoznak{2}}.





Rugalmas hullámkarton szerkezet
A gyűrű alakú hullámos külső vezető lehetővé teszi a szabályozott hajlítást a vezetés során, így a kábel könnyebben kezelhető a berendezések és a beépítési pontok körül.

Mechanikai védelem
A réz külső vezető és a PE-köpeny védelmet nyújt a belső átviteli szerkezetnek a kábelhúzás, kezelés és telepítés során.

Hőmérséklet{0}}Igazított szerkezet
A kábelt meghatározott tárolási, telepítési és üzemi hőmérséklet-tartományokkal tervezték, hogy támogassa a változó környezeti feltételek melletti használatot.





Rézvezető ellenőrzése
A rézcsövek anyagait a kábelgyártás megkezdése előtt megvizsgálják méretkonzisztencia, felületi állapot és anyagminőség szempontjából. A vezeték méreteit a tervezett koaxiális szerkezet fenntartása érdekében szabályozzák.

Dielektromos extrudálás szabályozás
A habosított PE dielektrikum a belső vezető körül, szabályozott méretekkel és egyenletességgel készül. A dielektromos réteget ellenőrzik, hogy biztosítsák a belső és külső vezetők közötti egyenletes elválasztást.

Hullámos vezetőformázás
A réz külső vezető gyűrű alakú hullámos szerkezetté van kialakítva a dielektrikum körül. A gyártásellenőrzés a kialakított átmérőre, a hullámosodás állapotára és a felület integritására összpontosít.

Kabát extrudálás
Az LLDPE vagy tűzkésleltető PE köpeny{0}}a kész koaxiális szerkezetre extrudálva van. A köpeny méreteit, a felület állapotát és a kábel azonosítását a gyártás során ellenőrzik.

A kábel tesztelése befejeződött
A kész kábelt szállítás előtt megvizsgálják a legfontosabb elektromos, méretbeli és mechanikai jellemzők szempontjából. Az RF-ellenőrzés magában foglalhatja az impedancia, a csillapítás és a VSWR tesztelését, valamint a vezető ellenállását és a kész kábel méretének ellenőrzését.

Végső ellenőrzés
Csomagolás előtt a kész kábelen ellenőrizzük a kábel megjelenését, jelölését, méretét, csomagolási hosszát és termékazonosítóját, hogy a mellékelt kábel megfelel-e a gyártási és rendelési követelményeknek.





Az egyértelmű termékazonosító segít a vállalkozóknak, a forgalmazóknak és a projektcsapatoknak a kábelek kezelésében a tárolás és a telepítés során. A kábel- és dobjelölések segítségével azonosítható a kábel típusa, a termékleírás, a gyártási információ és a szállítási adatok.

Projektmegrendeléseknél a termékazonosító és csomagolási információk adott esetben egyeztethetők a vevő beszerzési és készletezési követelményeivel.





A termék megfelel a korlátozott anyagokra vonatkozó RoHS-követelményeknek. Az RoHS megfelelőségi információk az ügyfél minősítéséhez, a projekt jóváhagyásához és a beszerzési nyilvántartásokhoz szükséges műszaki dokumentáció részeként adhatók meg.





Normál csomagolási hossz -500 m kábel fadobonként ömlesztett szállításhoz és projektbeépítéshez.

Kábelvédelem -A kábel biztonságosan fel van tekerve a dobra, hogy csökkentse a deformációt és a szállítás közbeni kezelési sérüléseket.

Egyszerű telepítés -A dobcsomagolás támogatja az ellenőrzött kábelkihelyezést a telepítés során, és segít csökkenteni a szükségtelen kábelkezelést.

Dobazonosító -A termék specifikációi és a szállítási információk a dobon feltüntethetők az átvétel és a készletkezelés érdekében.

Projektcsomag -Az egyedi kábelhosszak vagy a csomagolási követelmények megbeszélhetők tömeges és projektmegrendeléseknél.
